Знакомство с SVG-графикой

Этот пост - первый из серии статей о SVG-графике (Scalable Vector Graphic), рассказывающий об основах векторной графики на сайте.

Векторная графика широко применяется в полиграфии. Для веб-сайтов существует SVG, которая согласно официальной спецификации на w3.org является  языком для описания двумерной графики в XML. SVG включает в себя три типа объектов: фигуры, изображения и текст.  SVG существует с 1999 года, а с 16 августа 2011 включена в рекомендации W3C. SVG сильно недооценена веб-разработчиками, хотя имеет несколько важных преимуществ.

Демонстрация всех примеров / Скачать исходники / Официальная документация

Преимущества SVG

• Масштабирование: в отличие от растровой графики, SVG не теряет в качестве при масштабировании, поэтому ее удобно использовать для разработки под retina.
• Уменьшение HTTP-запросов: при использовании SVG сокращается количество обращений к серверу, соответственно увеличивается скорость загрузки сайта.
• Стайлинг и скриптинг: при помощи CSS можно менять параметры графики на сайте, например фон, прозрачность или границы.
• Анимация и редактирование: при помощи javascript можно анимировать SVG, а также редактировать в текстовом или графическом редакторе (InkScape или Adobe Illustrator).
• Малый размер: объекты SVG весят намного меньше растровых изображений.

Основные SVG-фигуры

Согласно официальной спецификации можно рисовать простые объекты с помощью SVG: прямоугольник, окружность, линию, эллипс, ломаную линию или многоугольник при помощи тега svg.

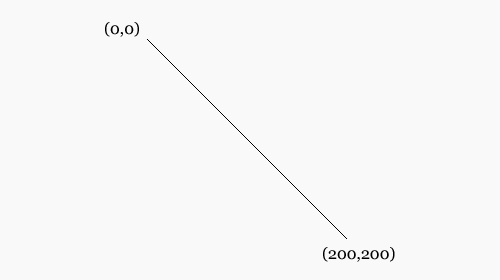

Простая линия с помощью тега line с всего двумя параметрами - точками начала (x1 и x2) и конца (y1 и y2):

<svg>
<line x1="0" y1="0" x2="200" y2="200" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Также можно добавить атрибуты или стили stroke and stroke-width, чтобы задать цвет и ширину:

style="stroke-width:1; stroke:rgb(0,0,0);"

Демо

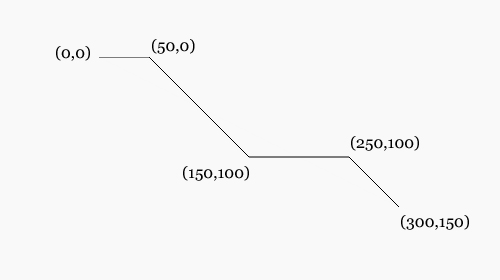

Ломаная линия

Синтаксис аналогичен предыдущему, используется тег polyline, атрибут points задает точки:

<svg>
<polyline points="0,0 50,0 150,100 250,100 300,150" fill="rgb(249,249,249)" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Демо

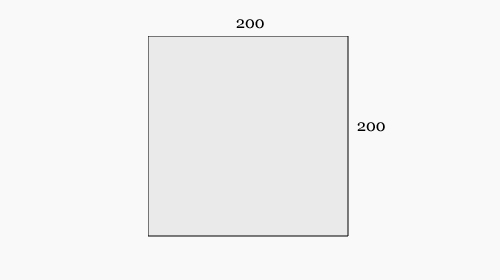

Прямоугольник

Вызывается тегом rect, можно добавить некоторые атрибуты:

<svg>
<rect width="200" height="200" fill="rgb(234,234,234)" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Демо

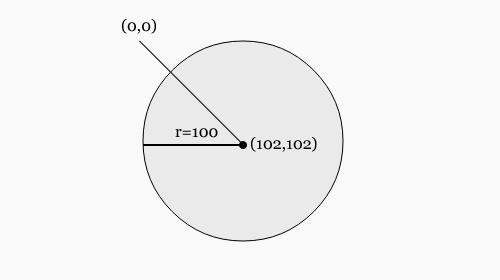

Окружность

Вызывается тегом circle, в примере с помощью атрибута r задаем радиус, cx и cy задают координаты центра:

<svg>
<circle cx="102" cy="102" r="100" fill="rgb(234,234,234)" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Демо

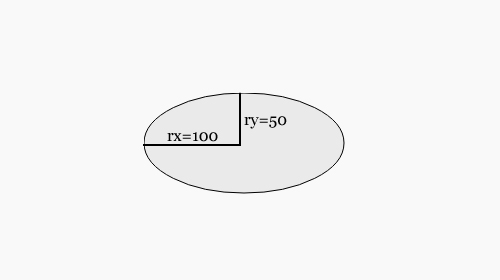

Эллипс

Вызывается тегом ellipse, работает аналогично circle, но можно задать два радиуса - rx и ry:

<svg>
<ellipse cx="100" cy="50" rx="100" ry="50" fill="rgb(234,234,234)" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Демо

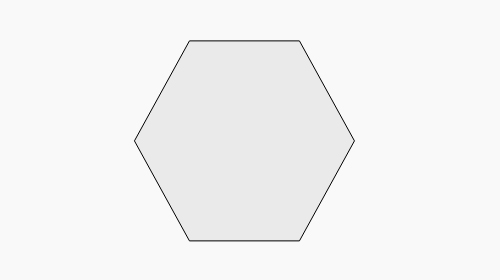

Многоугольник

Вызывается тегом polygon, многоугольник может иметь разное количество сторон:

<svg>
<polygon points="70.444,218.89 15.444,118.89 70.444,18.89 180.444,18.89 235.444,118.89 180.444,218.89" fill="rgb(234,234,234)" stroke-width="1" stroke="rgb(0,0,0)"/>
</svg>

Демо

Использование редакторов

Как видно из примеров, рисование базовых SVG-фигур - это очень просто, но объекты могут быть намного сложнее. Для таких нужно использовать редакторы векторной графики, например Adobe Illustrator или Inkscape, где можно сохранять файлы в SVG-формате, а потом редактировать в текстовом редакторе. Вставлять на страницу SVG можно с помощью embed, iframe и object:

<object data="images/ipod.svg" type="image/svg+xml"></object>

Пример - изображение айпода с сайта OpenClipArt.org:

Поддержка браузерами

SVG поддерживается почти всеми современными браузерами за исключением Internet Explorer 8 и ниже. Но и это может быть исправлено использованием javascript-библиотеки Raphael.js. Конвертировать  SVG-файл в формат этой библиотеки можно на сайте ReadySetRaphael.com.

Для начала необходимо подключить библиотеку Raphael.js на нужную страницу, затем загрузить SVG-файл, скопировать и вставить сгенерированный код в function:

window.onload=function() {
    //сюда вставить код Raphael
}

На странице вставить div с атрибутом rsr:

<div id="rsr"></div>

Демо

Заключение

Вот и все основы SVG, в следующих статьях будут разобраны более сложные примеры использования векторной графики.

Немного полезного чтива:

• An Introduction to SVG - W3 Schools
• Resolution Independent with SVG - Smashing Magazine
• Why Aren"t You Using SVG? - NetTuts
• Оригинал примеров - hongkiat.com
