Уроки CorelDraw: Неоновая вывеска с открытым неоном

Урок показывает принцип создания неоновых вывесок с открытым неоном и ориентирован на пользователей, имеющих минимальное представление о программе. Авторский урок Corel Draw.

Урок показывает принцип создания неоновых вывесок с открытым неоном.
Урок ориентирован на пользователей имеющих минимальное представление о программе.

В примере показана работа с объемными буквами.

ПРИМЕЧАНИЕ: урок разработан в кореле версии X4

Часть 1: ИЗГОТОВЛЕНИЕ ОБЪЕМНЫХ КОРОБОВ

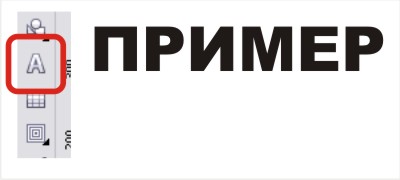

1. Открываем корел и набираем нужный нам текст (название).

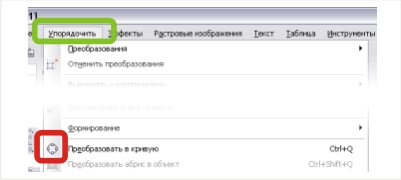

2. Проебразуем получившийся текст в кривые (ctrl+q - Arrange - Concert To Curves)

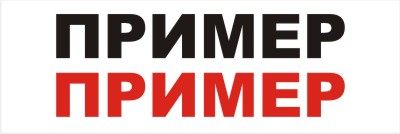

3. Дублируем наш объект ("ctrl+c - ctrl+v" либо "правка-копировать, правка - вставить", либо "удерживая объект нажать правой кнопкой мыши")

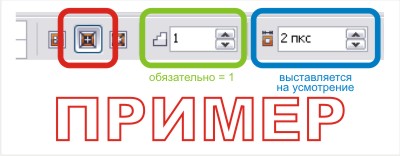

4. К продублированному объекту применяем инструмент "ИНТЕРАКТИВНЫЙ КОНТУР" (Interactive Contour Tool) и выстраиваем параметры в появившемся меню (расположен в верхней части экрана):
направление контура - внутрь
шаг контура - 1
глубина контура - по усмотрению

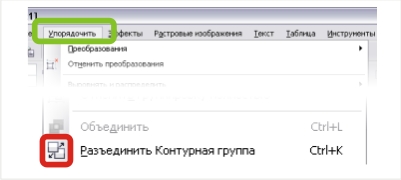

5. Разъединяем контурную группу (ctrl+k - Arrange - Break Apart).

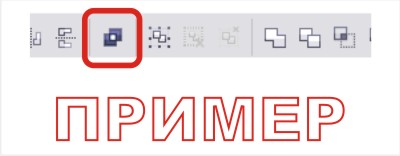

6. Обводим получившуюся группу из 2-ух объектов и выполняем их объединение.

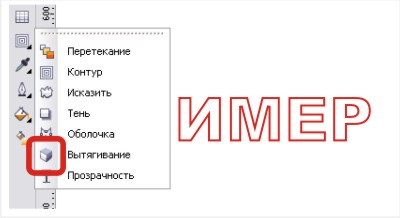

7. Выбираем инструмент "интерактивное вытягивание" (Interactive Extrude Tool)

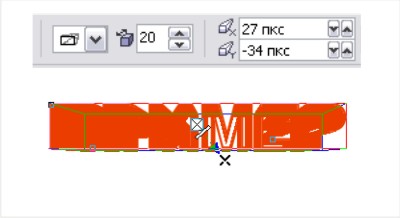

8. Выбранным инструментом наживаем на объект и оттягиваем под произвольным углом (приблизительно 45 градусов).

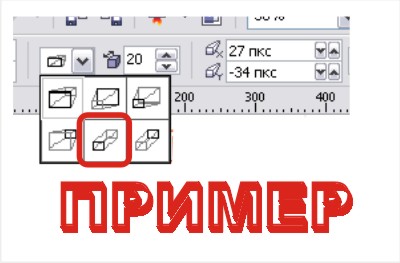

9. Устанавливаем параметры вытягивания.

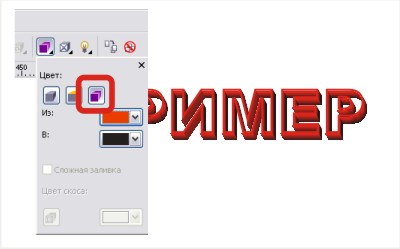

10. После установки основных параметров, добавляем установки цвета: "цвет - использовать добавление теней"

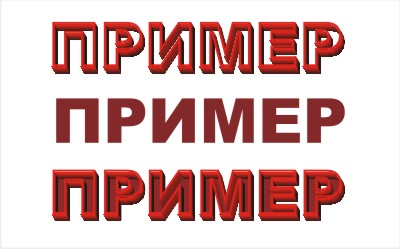

11. Дублируем получиившийся объект на исходный объект (исодный объет предварительно можно покрасить немного более темный цвет).

Часть 2: ИЗГОТОВЛЕНИЕ НЕОНА (вариант изготовления нити)

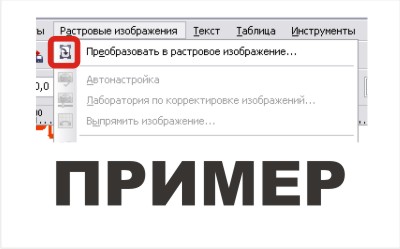

1. Возмем исходный объект и преобразуем его в растровое изображение (Bitmaps - Convert to Bitmaps).

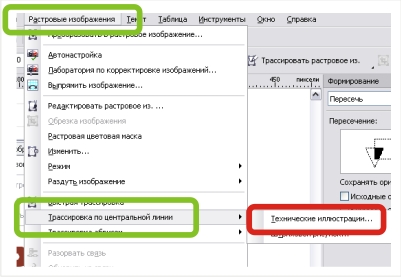

2. Теперь применяем трасировку для получившегося растрового изображения (Bitmaps - Centerline Trace - Technical Illustration).

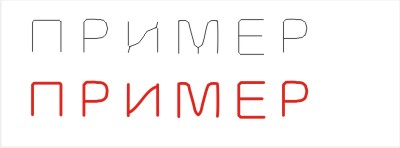

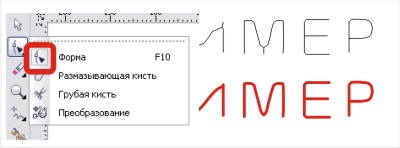

3. Разгрупировываем получившийся объект и вручную корректируем при помощи инструмента "форма" (F10 - Shape Tool) ненужные угловатости.

4. Редактируем свойства контура:
ширина - произвольно
углы - скруглить
концы линий - скруглить
цвет - произвольно

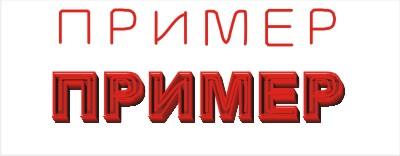

5. Накладываем получившуюся нить неона на "объемные короба".

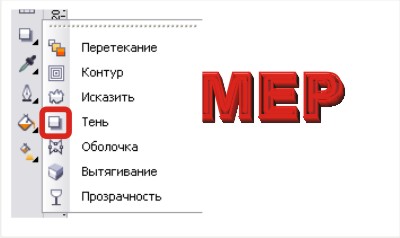

6. К получившейся нити применяем инструмент "интерактивная тень" (Interactive Drop Shadow Tool)), выставляя ее параметры:
цвет - цвет нити
режим прозрачности - обычный
непрозрачность тени - произвольно
размытие тени - произвольно

ИТОГ

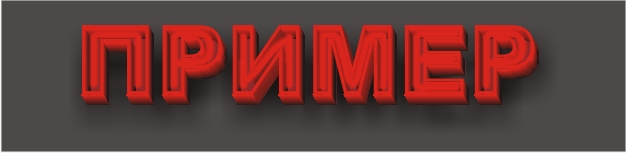

Немного поэксперементировав получаем вот такой результат:
