Настройка DOORS и Rational Team Concert для географически распределенных исполнителей

11.07.2013 13:16

Чтобы обеспечить контроль проектов разработки ПО и систем, а также их соответствие запросам заказчиков, необходимо рассматривать требования и управлять ими на протяжении всего жизненного цикла разработки. IBM Rational DOORS - это широко распространенное приложение трассировки и управления требованиями для разработки ПО и сложных систем. DOORS можно интегрировать с IBM Rational Team Concert, чтобы создать рабочую среду для всестороннего управления требованиями и совместной работы в любой точке жизненного цикла продукта.

В настоящее время требование глобального обмена информацией является жизненной важным для успеха проекта. Представьте себе, что аналитик требований использует DOORS для определения требований, находясь в Австралии, бизнес-аналитик вводит требования заказчика (чтобы определить значения критичных атрибутов) при помощи DOORS Web Access, находясь в Японии, системные инженеры разрабатывают требования и трассировку, находясь в Англии, а группы разработки и обеспечения качества (quality assurance - QA) находятся в Индии.

У разбросанных по всему миру групп разработчиков и серверы могут быть установлены в разных местах. Как заставить все это работать? В данной статье приводится информация по глобальной установке серверов, и предоставляются примеры. Читатели могут использовать приведенные конфигурации при настройке своей среды.

Предварительные условия

  • Информация, приведенная в статье, основана на предположении, что читатели имеют средний уровень знаний в Rational Team Concert и Rational DOORS.
  • Также должен быть установлен Rational Team Concert.

Установка и настройка примеров выполнялась с использованием DOORS 9.4, DOORS Web Access Version 1.5 и Rational Team Concert Version 3.0.1.

Квитирование связи между Rational Team Concert и DOORS из разных регионов

В этом разделе описываются процедуры распознавания Rational Team Concert и DOORS друг друга (квитирование связи) перед обменом бизнес-процессами между ними.

Начальные условия

  • Запущены DOORS и DOORS Web Access, а также доступен DOORS Web Access HTTPS.
  • В Rational Team Concert создана область проекта под именем GlobLogistic.

Совет.
Детали определения потока работ Requirement Change Request, типа элементов работ и соответствия между элементом работы и управлением изменениями в Rational Team Concert приведены в статье Настройка интеграции Rational DOORS и Rational Team Concert (Кристофер Финдлэй) на сайте Jazz.net (EN).

Настройка Rational Team Concert для соединения с DOORS

  1. Войдите в Rational Team Concert как администратор.
  2. Перейдите на страницу Application Administration, выберите Application Administration и Application, а затем в разделе Communication меню навигации выберите Consumers (Inbound), как показано на рисунке 1.

Рисунок 1. Consumers (Inbound)
Рисунок 1. Consumers (Inbound)

  1. Создайте учетную запись клиента для Rational DOORS. Введите имя клиента (например, GlobLogistic Consume) и пароль, а затем нажмите Register. Запишите пароль клиента, поскольку его предстоит использовать позднее при настройке Rational DOORS.

Теперь Rational DOORS зарегистрирован в Rational Team Concert в качестве клиента.

  1. Перейдите к списку разрешенных ключей и запишите автоматически выделенный ключ. Его предстоит использовать позднее при настройке Rational DOORS.

Добавление Rational DOORS в Rational Team Concert в качестве друга (Friend)

  1. В меню навигации слева нажмите Friends (Outbound), а затем на панели Friends нажмите Add.
  2. Введите имя соединения (например, GlobLogistic Friends).
  3. Введите параметры сервиса Rational DOORS. Сервис по умолчанию расположен на Rational DOORS Web Access по URL-адресу https://hostname:8443/dwa/public/rootservices.
  4. Введите пароль для OAuth. Запишите пароль для OAuth, поскольку его предстоит использовать позднее при настройке Rational DOORS.
  5. Нажмите Create Friend. Появится подтверждающее сообщение зеленого цвета.
  6. Нажмите Next. Запишите временный ключ. Его предстоит использовать позднее при настройке Rational DOORS для доступа к Rational Team Concert.
  7. Нажмите Finish.

Добавление Rational DOORS в Whitelist в Rational Team Concert

  1. На странице навигации слева нажмите Whitelist (Outbound), а затем Add.
  2. На панели URL Whitelist введите URL-адрес базы данных Rational DOORS. URL по умолчанию:
    https://hostname:8443/
  3. Нажмите Add. Опять появится подтверждающее сообщение.

Связывание Rational DOORS с проектом в Rational Team Concert

  1. Откройте проект. На странице Overview найдите Associations и нажмите Add, как показано на рисунке 2.

Рисунок 2. Associations
Рисунок 2. Associations

  1. В Application выберите соединение Rational DOORS. Отобразится имя, введенное в списке Friends (GlobLogistic Friends).
  2. Введите имя и пароль на странице входа в Rational DOORS Web Access.
  3. Вернитесь в Rational Team Concert.
  4. В Association выберите Provides - Implementation Requests.
  5. В Artifact Containers выберите модуль Rational DOORS, с которым собираетесь работать.
  6. Нажмите OK.
  7. В Association выберите Provides - Requirements Change Requests.
  8. В Artifact Containers выберите модуль Rational DOORS, с которым собираетесь работать.
  9. Нажмите OK, а затем Save, чтобы сохранить изменения проекта.

Настройка Rational DOORS для соединения с Rational Team Concert

  1. Войдите в Rational DOORS как менеджер базы данных.
  2. Щелкните правой кнопкой мыши на базе данных и выберите Properties. Прокрутите вкладки и выберите вкладку Remote Services.
  3. Добавьте сервер Rational Team Concert в Server List:
    1. Нажмите Add и введите имя соединения (например, DOORS_RTC).
    2. Введите URL-адрес корневых сервисов сервера Rational Team Concert:
      https://hostname:port/ccm/rootservices
    3. Введите имя клиента и пароль OAuth. Вы записали их при настройке Rational Team Concert.
    4. Нажмите Register. Теперь сервер добавлен в список.
  4. Добавьте ссылки взаимодействий из проектов Rational Team Concert в базу данных Rational DOORS:
    1. На панели Collaboration Links нажмите Add.
    2. Выберите указанный ранее сервер DOORS_RTC. Если появится предупреждение системы безопасности, нажмите Yes.
    3. Введите имя и пароль на странице входа в Rational Team Concert.
    4. Выберите проект, к которому хотите обратиться из Rational DOORS (GlobLogistic), затем выберите тип в Link Type и нажмите Add.
  5. Вернитесь в Rational DOORS, где увидите этот проект на панели Collaboration Links вкладки Remote Services.

Определение шаблона конфигурации Rational DOORS

  1. Откройте Rational DOORS. Выберите Change Management > Define Configuration Templates, чтобы перейти на страницу Step 1 мастера Configuration Template.
  2. Введите имя шаблона (например, Configuration Template) и выберите OAuth в качестве способа аутентификации.
  3. Выберите созданную ранее область проекта Rational Team Concert (GlobLogistic) и нажмите Next, чтобы перейти на страницу входа в Rational Team Concert.
  4. Если появится окно Security Alert, нажмите Yes.
  5. Войдите в Rational Team Concert.

Страница Step 2 мастера Configuration Template в Rational DOORS отобразится автоматически.

  1. Отобразите действия и состояния потока работ Rational Team Concert на действия и состояния потока работ Requirements Change Management.
  2. По этим URL-адресам можно обратиться к XML-файлам со списками идентификаторов действий и состояний.
  3. В данном примере введите следующую информацию согласно XML-файлам:
    • Assigned State: demo.workitem.rcrWorkflow.state.s5
    • Review State: demo.workitem.rcrWorkflow.state.s2
    • Approved State: demo.workitem.rcrWorkflow.state.s3
    • Applied State: demo.workitem.rcrWorkflow.state.s6
  4. Для Rational Team Concert:
    • В Apply Action Attribute введите идентификатор действия demo.workitem.rcrWorkflow.action.a1.
    • В Review Action Attribute введите идентификатор действия demo.workitem.rcrWorkflow.action.a6.
    • В State Attribute введите rtc_cm:state.
    • В RCR Submit Form выберите Requirement Change Request.
    • В Conflicting Proposal Behavior выберите Take no action.
    • В DOORS Web Access отметьте Show RCR Recording Report и снимите отметку с Enable Reject.
  5. Нажмите Next.

Отобразится страница Step 3 мастера Configuration Template.

  1. В Use Submit Form выберите Plan Item и в Use Add Form также выберите Plan Item .
  2. Нажмите Next, пропустите Step 4, опять нажав Next, а затем нажмите Finish.

Новый шаблон конфигурации готов.

Настройка конфигурации модуля в Rational DOORS

Чтобы использовать интеграцию, необходимо настроить модуль в Rational DOORS на использование шаблона конфигурации.

  1. Откройте Rational DOORS.
  2. Откройте модуль, с которым будете работать, и выберите Change Management > Configure Module.
  3. Выберите шаблон Rational Team Concert под названием Configuration Template. Это определит проект для подключения в Rational Team Concert.
  4. Установите Integration Status в значение ON.
  5. Установите Enable Requirements Change Management в значение Requirements Change Requests. Вы можете редактировать связанные поля, но не меняйте следующие значения:
    • Create RCR Attrs View
    • Manage External Links
    • Manage Internal DOORS Links
  6. Выберите DOORS Attributes Managed by RCRs, укажите атрибуты, которыми хотите управлять, и нажмите Apply.
  7. Установите Enable Requirements Implementation в значение Implementation Requests.
  8. Отметьте Create IR Attrs View.
  9. Нажмите Save.

Теперь Rational Team Concert можно использовать в качестве сервера управления изменениями. Прежде чем отправлять запросы изменения требований (RCR), выполните следующие настройки:

  1. В новом проекте перейдите на вкладку Work Items и выберите Editor Presentations.
  2. Нажмите пиктограмму плюс (+) со всплывающей подсказкой Add Presentation (см. рисунок 3).

Рисунок 3. Кнопка Add Presentation
Рисунок 3. Кнопка Add Presentation

  1. Отметьте Non-Attribute-based Presentation и в ниспадающем меню рядом с Kind выберите Workflow State (см. рисунок 4).

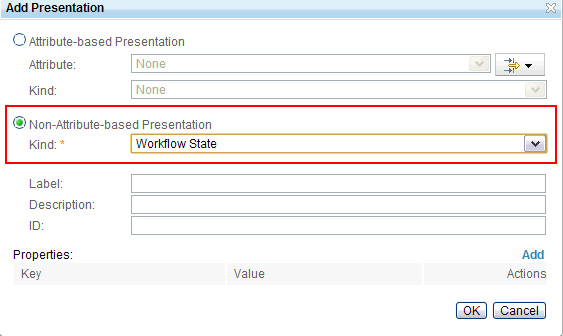

Рисунок 4. Окно Add Presentation
Рисунок 4. Окно Add Presentation

  1. Нажмите OK.

Workflow State потребуется для контроля состояний RCR между DOORS и Rational Team Concert.

Настройки интеграции DOORS и Rational Team Concert из разных регионов

При настройке DOORS и Rational Team Concert в разных регионах не имеет значения, где будут расположены сервер и клиент DOORS или Rational Team Concert, - устанавливаются локальные дата и время соответствующего часового пояса. Если, например, Rational Team Concert находится в Пекине, Китай, а сервер DOORS находится в Берлине, Германия, настройки даты и времени сервера DOORS должны соответствовать центрально-европейскому времени (UTC+1), а настройки даты и времени Rational Team Concert должны соответствовать тихоокеанскому времени (UTC+8).

В таблице 1 приведены советы по устранению ошибок

Таблица 1. Часто встречающиеся проблемы и их решение

Ошибка

Описание проблемы

Решение

Неудачный запрос GET - не получена отметка времени OAuth Это может случиться на шаге добавления Service Link Type при настройке Rational DOORS для соединения с Rational Team Concert. Вероятная причина - несоответствие системного времени между серверами DOORS и Rational Team Concert более чем на 5 минут. Синхронизируйте серверы с сервером времени. Пользователи Windows могут сделать это на вкладке Internet Time в свойствах Microsoft Windows Date and Time Properties.
Невозможно соединиться с сервером Это может случиться на шаге добавления Service Link Type при настройке Rational DOORS для соединения с Rational Team Concert. Сервер DOORS не может связаться с сервером Rational Team Concert. Необходимо убедиться, что серверы видят друг друга.

Настройка серверов и клиентов DOORS в разных регионах

Естественно, сервер DOORS, клиент DOORS и сервер DOORS Web Access будут настраиваться на разных машинах.

Начальные условия

Предполагается, что вы знакомы с установкой сервера DOORS, клиента DOORS и сервера DOORS Web Access на одной и той же машине. Этот раздел посвящен настройке в случае их установки на разных машинах (см. таблицу 2).

Таблица 2. Тестирование виртуальных машин

Имя хоста

Цель

Язык

DOORSServerDE сервер DOORS German
DOORSClientJP клиент DOORS Japanese
DWAUK DOORS Web Access English (United Kingdom)
DOORSClientFR клиент DOORS French
Rational Team Concert Rational Team Concert Simplified Chinese

Было создано хранилище ключей dwa.keystore и модифицирован файл server.xml для поддержки протокола HTTPS. Подробная информация о хранилище ключей и модификации файла server.xml приведена в записи Create and navigate Implemented by links from DOORS/DWA to new Workitems in RTC блога, посвященного интеграции DOORS и DOORW Web Access (DWA).

Модификация файла DWA_HOME\1.5.0.0\server\festival\config\festival.xml

Измените f:property в соответствии с листингом 1.

Листинг 1. Изменение f: property

<!-- Настраиваемые системные свойства --> <f:properties> <f:property name="licence.server.location" value="27000@license server hostname"/> <f:property name="display.redirector.urls" value="true"/> <f:property name="published.url.prefix" value="https://DWAUK.tw.ibm.com:8443/doors /redirector/"/> <f:property name="ForceHttpsForAuthenticationForOAuth" value="true"/> <f:property name="oauth.domain" value="https://DWAUK.tw.ibm.com:8443/dwa"/> </f:properties>

Настройка сервера базы данных DOORS

  1. Откройте окно командной строки и перейдите в каталог DOORS_HOME \bin (замените своей информацией все, что выделено курсивом).
  2. Выполните следующую команду:

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>dbadmin -data 36677 @DOORSServerDE -dcnEnable -dcnBrokerUri tcp://DWAUK:61616 -dcnChannelName dcn -dwaProtocol https -dwaHost DWAUK -dwaPort 8443

  1. Перезапустите DOORS, чтобы добавление базы данных возымело эффект.

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>doorsd -stop C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>doorsd -start

  1. Проверьте состояние DCN-сервисов при помощи параметра -dcnInfo:

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>dbadmin -data 36677 @DOORSServerDE -dcnInfo

Состояние должно быть "Data Change Notifications are currently enabled...".

Настройка службы перенаправления DOORS

  1. Отредактируйте файл DWA_HOME \1.5.0.0\server\festival\config\doorsRedirector.properties.

Примечание.
Дополнительная информация приведена в разделе Служба перенаправления Rational DOORS информационного центра DOORS.

  1. Задайте значение doors.url.prefix, соответствующее серверу базы данных, обслуживающему Rational DOORS Web Access, в виде doors://host:port/, где host - это имя сервера базы данных Rational DOORS, а port - это номер используемого им порта (обычно, это 36677).
  2. В разделе Set up a DOORS database server укажите значения dwa.url.prefix, аналогичные значениям -dwaProtocol, -dwaHost и -dwaPort команды dbadmin (см. листинг 2).

Листинг 2. Установка значения dwa.url.prefix

<?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE properties SYSTEM "http://java.sun.com/dtd/properties.dtd"> <properties> <comment>Configuration written: Mon Apr 30 10:19:07 CST 2012</comment> <entry key="dwa.url.prefix">https://DWAUK.tw.ibm.com:8443/dwa</entry> <entry key="doors.enable">true</entry> <entry key="doors.url.prefix">doors://DOORSClientJP.tw.ibm.com:36677/</entry> <entry key="dwa.enable">true</entry> </properties>

  1. В сервере InterOp выполните следующую команду:

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin >dbadmin -data 36677 @DOORSServerDE -urlPrefix https://DWAUK:8443/dwa

Запуск DOORS Web Access

  1. Остановите сервис DOORS DB, если он еще не остановлен (используйте окно командной строки):

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>doorsd.exe -stop

  1. Запустите сервис Web Broker (дважды щелкните левой кнопкой мыши на .bat-файле):

C:\Program Files (x86)\IBM\Rational\DOORS Web Access\1.5.0.0\broker.start.bat

  1. Запустите сервер базы данных DOORS (используйте окно командной строки):

C:\Program Files (x86)\IBM\Rational\DOORS\9.4\bin>doorsd.exe -start

  1. Запустите DOORS.exe с использованием параметра interop (используйте окно командной строки на машине DOORSClientJP):

C:\Program Files\IBM\Rational\DOORS\9.4\bin>doors.exe -interop -data36677 @DOORSServerDE -brokerHost DWAUK-brokerPort 61616

  1. Запустите сервер DOORS Web Access (дважды щелкните левой кнопкой мыши на .bat-файле):

C:\Program Files (x86)\IBM\Rational\DOORS Web Access\1.5.0.0\server.start.bat

  1. Чтобы убедиться, что сервер DOORS Web Access запущен, войдите в https:// DWA_server :8443/dwa, используя свой браузер.
  2. Идентификатор и пароль те же, что использовались при входе в клиент DOORS.

Настройка серверов и клиентов DOORS в разных регионах

При установке сервера DOORS, клиента DOORS и сервера DOORS Web Access на разных машинах, в разных местах и часовых поясах убедитесь, что время на этих машинах синхронизировано. В противном случае может возникнуть проблема входа в DOORS Web Access (см. таблицу 3).

Таблица 3. Проблема входа и ее решение

Ошибка

Описание проблемы

Решение

CRCRW5016I Login has failed: CRCRW5007I No licenses are available.
Contact your Rational DOORS Database Administrator.
(Попытка входа в систему не удалась. Нет доступных лицензий. Свяжитесь с администратором Rational DOORS Database.)
Если время на сервере DOORS, клиенте DOORS и сервере DOORS Web Access не синхронизировано, при попытке входа в DOORS Web Access возникнет ошибка. Весьма вероятна, например, проблема, если на сервере DOORSServerDE 9 мая, на клиенте DOORSClientJP 10 мая, а на DOORSServerDE 8 мая. Вероятная причина - несоответствие времени системных часов на сервере DOORS, клиенте DOORS и сервере DOORS Web Access. Синхронизируйте машины с сервером времени.

Варианты сценариев для мобильной группы

Аналитик требований отправляется из Японии в Сидней, Австралия, где находятся основные пользователи. Компания установила для разработки Rational DOORS Web Access и Rational Team Concert. В следующих подразделах приведены примеры групп, находящихся в разных местах и участвующих в одном проекте разработки.

Пример. Создание требований в DOORS или DOORS Web Access и осуществление запросов в Rational Team Concert из разных регионов

Аналитик требований Эгги отправляется из Токио в Сидней. Она будет находиться в Сиднее около полугода, поэтому устанавливает в своем лаптопе австралийское время.

На последнем совещании пользователи сообщили ей новые требования. При помощи клиента DOORS она добавляет новые требования в 13:15 27 июня по времени Сиднея (см. рисунок 5). Отметка времени этих требований для разработчиков из Великобритании - 4:15 до полудня 27 июня (см. рисунок 6).

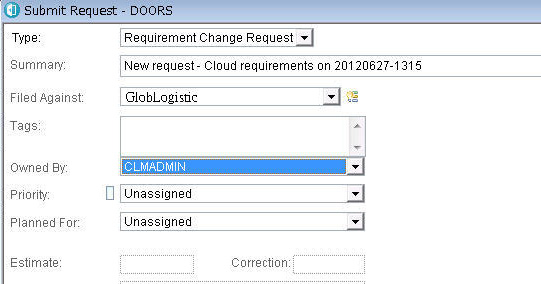

Рисунок 5. Добавление нового требования в клиенте DOORS
Рисунок 5. Добавление нового требования в клиенте DOORS

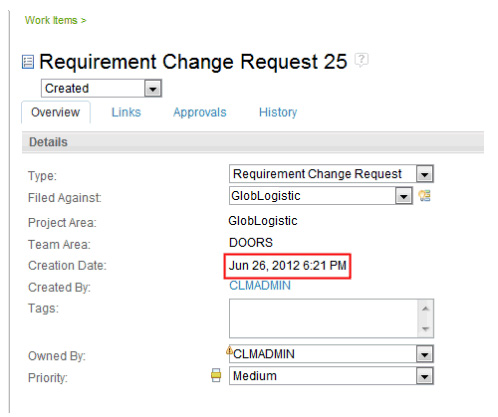

Рисунок 6. Отметка времени нового требования в Великобритании
Рисунок 6. Отметка времени нового требования в Великобритании

Сабрина является старшим менеджером, который руководит проектом. Находясь в Японии, она использует DOORS Web Access для подтверждения нового требования, поступившего в Rational Team Concert в 12:15 после полудня 27 июня (UTC+9) (см. рисунок 7).

Рисунок 7. Сабрина использует DOORS Web Access для подтверждения требования
Рисунок 7. Сабрина использует DOORS Web Access для подтверждения требования

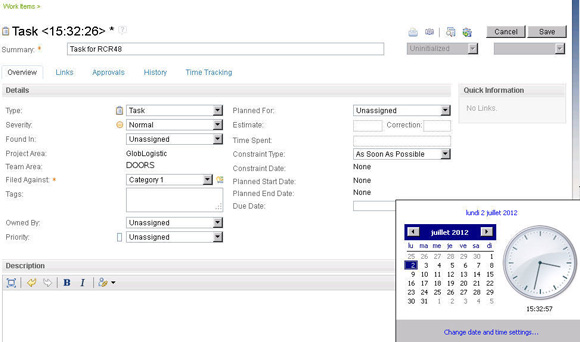

Шэрон, менеджер проекта, должна создать задачи (Tasks) для группы разработчиков, чтобы они начали писать код. Она находится в Париже, Франция. При помощи Rational Team Concert она создает задачи на основании нового требования в 3:32 после полудня 2 июля (см. рисунок 8).

Рисунок 8. Ввод информации в Rational Team Concert для создания задачи на основании требования
Рисунок 8. Ввод информации в Rational Team Concert для создания задачи на основании требования

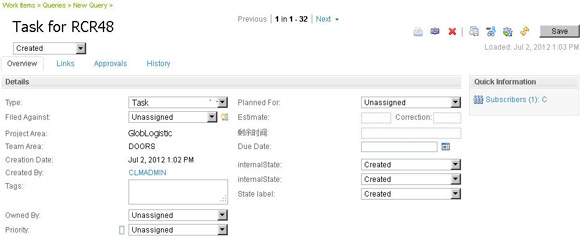

Сабхаджит, разработчик из Мумбаи, Индия, увидит созданную задачу в 1:02 после полудня 2 июля (см. рисунок 9).

Рисунок 9. Просмотр задачи в Rational Team Concert
Рисунок 9. Просмотр задачи в Rational Team Concert

Пример. Изменение требований в DOORS или DOORS Web Access и существующих элементов работ в Rational Team Concert

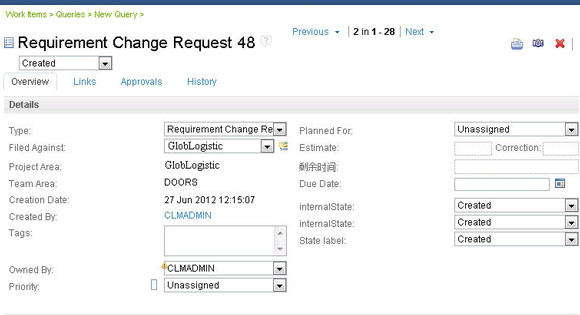

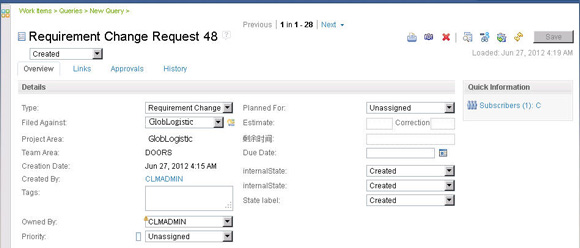

Аналитик требований Эгги контактирует со старшим менеджером Сабриной в Японии. Она уточнила требования заказчика и поняла, что некоторые из них нужно изменить. Сабрина входит в DOORS Web Access и изменяет некоторые требования в 7:21 после полудня 26 июня в Токио. Эти изменения обрабатываются сервером Rational Team Concert, находящемся в Пекине, поэтому отметка времени для измененных требований - 6:21 после полудня 26 июня 2012 года (см. рисунок 10).

Рисунок 10. Отметка времени изменения требования в Rational Team Concert
Рисунок 10. Отметка времени изменения требования в Rational Team Concert

Ссылки по теме


Помощь
Задать вопрос
 программы
 обучение
 экзамены
 компьютеры
Бесплатный звонок
ICQ-консультанты
Skype-консультанты

Общая справка
Как оформить заказ
Тарифы доставки
Способы оплаты
Прайс-лист
Карта сайта

Бестселлеры
Курсы обучения "Atlassian JIRA - система управления проектами и задачами на предприятии"
Microsoft Windows 10 Профессиональная 32-bit/64-bit. Все языки. Электронный ключ
Microsoft Office для Дома и Учебы 2019. Все языки. Электронный ключ
Курс "Oracle. Программирование на SQL и PL/SQL"
Курс "Основы TOGAF® 9"
Microsoft Office 365 Персональный 32-bit/x64. 1 ПК/MAC + 1 Планшет + 1 Телефон. Все языки. Подписка на 1 год. Электронный ключ
Курс "Нотация BPMN 2.0. Ее использование для моделирования бизнес-процессов и их регламентации"


О нас
Интернет-магазин ITShop.ru предлагает широкий спектр услуг информационных технологий и ПО.

На протяжении многих лет интернет-магазин предлагает товары и услуги, ориентированные на бизнес-пользователей и специалистов по информационным технологиям.

Хорошие отзывы постоянных клиентов и высокий уровень специалистов позволяет получить наивысший результат при совместной работе.

В нашем магазине вы можете приобрести лицензионное ПО выбрав необходимое из широкого спектра и ассортимента по самым доступным ценам. Наши менеджеры любезно помогут определиться с выбором ПО, которое необходимо именно вам. Также мы проводим учебные курсы. Мы приглашаем к сотрудничеству учебные центры, организаторов семинаров и бизнес-тренингов, преподавателей. Сфера сотрудничества - продвижение бизнес-тренингов и курсов обучения по информационным технологиям.





О нас


Главная
Каталог
Новинки
Акции
Вакансии


Помощь


Общая справка
Как оформить заказ
Тарифы доставки
Способы оплаты
Прайс-лист
Карта сайта


Способы оплаты



Проекты Interface Ltd.


Interface.ru   ITShop.ru   Interface.ru/training   Olap.ru   ITnews.ru


119334, г. Москва, ул. Бардина, д. 4, корп. 3
+7 (495) 229-0436   shopadmin@itshop.ru
Проверить аттестат
© ООО "Interface Ltd."
Продаем программное обеспечение с 1990 года
