КОМПАС-3D V16: отражая свободу инженерной мысли

Компания АСКОН представляет новую версию своего флагманского продукта - КОМПАС-3D V16, которая, отражая профессиональные потребности современного инженера, поможет ему совершить свою собственную революцию в проектировании! Зеркальные исполнения деталей и сборок, моделирование линейчатых обечаек, новые варианты расчета передач, полное перерождение MCAD-приложения для создания металлоконструкций, команды Автоэлемент, Автоподбор и Автопереход в AEC-приложениях для проектирования инженерных систем... КОМПАС-3D V16 предлагает пользователям массу интеллектуальных и просто удобных возможностей для быстрого воплощения самых сложных идей.

Главной концептуальной и наиболее ожидаемой пользователями новинкой стало "зеркалирование", которое кардинально меняет подходы к 3D-проектированию. Зеркальные исполнения сборок и деталей, зеркальные отражения и тексты, новые типы сопряжений - теперь на моделирование симметричной части любого изделия или объекта нужно потратить всего лишь несколько кликов.

Пример использования функционала зеркального отражения компонентов

Принципы "зеркалирования" реализованы и в функциональности подготовки чертежей. Так, при добавлении в ассоциативный чертеж вида с зеркального исполнения модели автоматически формируются надписи в формате, рекомендуемом ГОСТ 2.113-75. Для строительного проектирования в арсенале КОМПАС-3D припасены команды для работы с текстом: в новой версии можно не только настроить количество и расположение характерных точек для перемещения надписи, но и при необходимости - создать зеркально отраженный текст.

Инструменты "зеркалирования" будут востребованы самыми разными предприятиями и в самых разных областях применения КОМПАС-3D, ведь практически все создаваемые инженером изделия и объекты содержат в себе симметричные элементы: от танков "Уралвагонзавода" до самолетов НПО "Аэроволга", от пожарной техники тверской компании "Пожарные системы" до зенитно-ракетных комплексов Концерна ПВО "Алмаз-Антей"...

Машиностроение

В КОМПАС-3D V16 разработчики подарили вторую жизнь гибке листового металла, так как многие заказчики АСКОН используют в своих изделиях детали сложной листовой формы. Теперь пользователям доступен широкий спектр команд для быстрого создания сгибов без использования дополнительных операций и дополнительных построений в эскизе. Особое внимание было уделено работе с линейчатыми обечайками, которые основываются на линейчатой поверхности общего вида и не всегда являются физически разворачиваемыми без пластической деформации. Раньше пользователь был вынужден строить подобные детали с помощью поверхностей и твердотельных операций без возможности построить развертку, но в V16 для этого предусмотрен специальный функционал.

Гибка

Обечайка

К услугам конструкторов и некоторые другие типы работы с листовыми телами, например, сегментацияпо количеству сегментов, по длине, высоте или углу сегмента в обычных обечайках, которая необходима, когда, например, на производстве нет возможности гнуть переменный радиус, т.е. формировать сгибы конической формы.

При использовании этих и других новинок для листового моделирования получить развертку деталей и передать ее на оборудование, с помощью которого ее вырежут из листа и произведут последующую гибку, становится очень просто.

Среди прочих новшеств, которые будут интересны любому машиностроителю, - сохранение сборочной единицы как тела, что делает ее гораздо легче и позволяет оперативнее производить последующие операции; автоподгонка форматов чертежей при печати; развитие функционала приложения"Сервисные инструменты", которое пополнилось целым набором команд, повышающих удобство работы и скорость выполнения типовых построений.

К выходу новой версии было полностью обновлено приложение Оборудование: Металлоконструкции. Высокая скорость построения, простота, удобство, интерактивность - с новым приложением можно легко и интуитивно проектировать сложные рамные и ограждающие металлоконструкции и в результате избежать дополнительных затрат на материал, инструмент, а главное - потери времени. Приложение пригодится всем предприятиям, которые используют в своих изделиях профильный металлопрокат.

Пример металлоконструкции

В приложении Валы и механические передачи 3D появился оптимизационный расчет цилиндрических зубчатых передач. Он предоставляет выбор наилучшего решения, отражающего любые комбинации критериев: прочность, износостойкость, плавность хода и т.д. Также с помощью приложения можно решить обратную задачу проектирования цилиндрической передачи - подобрать параметры зубчатой передачи в зависимости от условий ее работы.

Пользователи заметят и то, как была расширена сфера применения приложения Механика: Пружины. В частности, в нем добавлена возможность построения пружин без проведения расчета. Это пригодится, когда у инженера есть чертеж пружины, но нет модели: ее можно сформировать, введя с помощью приложения геометрические параметры.

Приборостроение

Приложение Оборудование: Кабели и Жгуты совершило существенный рывок в скорости работы. Время формирования 3D-модели жгута уменьшилось в 3-5 раз в зависимости от сложности жгута. Теперь к услугам конструктора возможность чтения состава соединений из системы КОМПАС-Электрикблагодаря обменному XML-файлу. Эта функция позволяет максимально автоматизировать процесс построения трасс соединений и моделей жгута/кабеля.

Появились новинки и в самом КОМПАС-Электрик: новое решение в оформлении документации в КОМПАС-Электрик (распространяется на схемы от Э3 до Э6) дает возможность повысить информативность документов. А при маркировке потенциального узла теперь можно включить обозначение жгута и кабеля, куда входит конкретное соединение между аппаратами.

Строительство

С выпуском 3D CAD Renga Architecture АСКОН не останавливает развитие строительной конфигурации КОМПАС-3D и приложений, составляющих технологию проектирования MinD. Перемены в новой версии встречают пользователя прямо "с порога": интерфейс приложений теперь позволяет производить настройку инструментов, которые можно объединять в компактные панели и располагать в любом удобном месте рабочего поля. При этом смена приложения автоматически меняет набор инструментов, так что каждый проектировщик сможет создать индивидуальное рабочее пространство.

Компактные панели

В каталог приложения Металлоконструкции: КМ добавлен перечень новых материалов в соответствии с сортаментом; появились уголки, двутавры и швеллеры по зарубежным стандартам. В окне фильтра стал доступен как ГОСТ на материал, так и марка материала, что поможет более точно выбрать необходимый профиль.

В приложениях семейства инженерных систем - Технология: ТХ, Жизнеобеспечение: ОВ,Жизнеобеспечение: ВК - реализованы новые опции: Автотройник, Концентрический автопереход, Эксцентрический автопереход, Автовставка с подбором, Автовставка с переходами. Возможностивставки автоперехода (концентрического или эксцентрического) при смене диаметра давно не хватало в КОМПАС-3D. До сих пор она осуществлялась подбором элемента перехода из каталога, а теперь происходит автоматически.

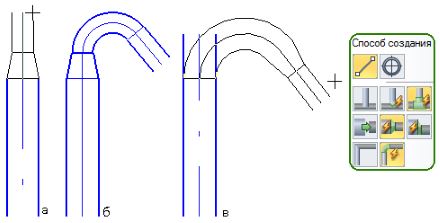

Автопереход

Автовставка с подбором способна найти подходящий по контрольным параметрам (диаметр, SDR и т. д.) типоразмер в том же разделе каталога, из которого выбран текущий типоразмер. На Панели каталога можно выбирать значения из доступных фильтров, тогда автоподбор будет производиться с учетом зафиксированных значений. При построении отображается фантомное изображение подобранного типоразмера. Интересен и режим Автовставка с переходами, который позволяет вставить текущий типоразмер, а при необходимости подберет и нужный переход.

Вставка с переходами

Кстати, увидеть эти и другие новинки КОМПАС-3D V16 в действии, а также узнать о профессиональных секретах новой версии от ее создателей вы сможете, посетив одно из мероприятий серии "День конструктора с АСКОН", которая пройдет в городах России с 20 по 28 мая.

Ставьте перед собой сложные и интеренсные задачи, и у вас обязательно всё получится с КОМПАС-3D V16!
