Исследование свойств модели, напечатанной на 3D-принтере18.06.2013 15:02
habrahabr
Повсеместное использование 3D-печати позволило попробовать распечатать что-нибудь полезное с высокими требованиями к геометрии и атмосферостойкости. Данная статья о целесообразности использования данной технологии для изготовления высокоточной модели и анализ её поведение во времени.
ВведениеОценивать свойства я решил критического сопла Вентури, диаметр критического сечения которого точно соответствует определенному расходу. На сегодняшний день критические сопла являются идеальными дозаторами и используются во всех первичных эталонных установках расхода газа. Материал - пластик ABS; Свойства ABS-пластика Точность печати - 150 микрон. Для определения расхода использовалась установка "ЭУ-3", находящаяся в составе Государственного первичного эталона единиц объемного и массового расходов газа ГЭТ 118-2006, с расширенной неопределенностью 0,11% (k=2).

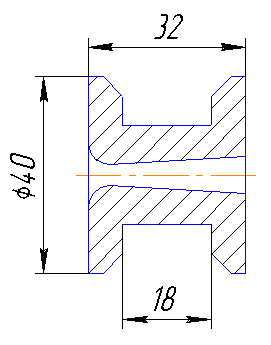

ОжиданияСужающее устройство проектировалось с тороидальной горловиной, для проверки способности распечатанного сопла иметь такие же особенности как и у высокоточных дорогостоящих изделий, выполненный на станках с ЧПУ. Разница стоимости изготовления на порядок меньше. Чем точнее изготовлена поверхность, тем меньше энергетические потери для создания перепада давления. В общем природный баланс прекрасно соблюдается: затратился при производстве - сэкономил в использовании.

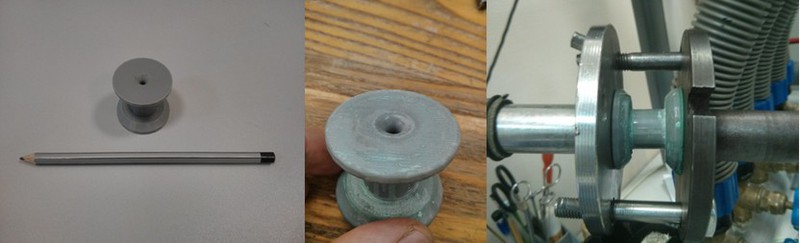

РеалииСопло получилось ребристым, с ярко выраженными ступеньками в горле. Цвет пластика - серый. И, конечно, оно пропускало воздух из всех возможных мест (структура слоев была такой). А кто вообще обещал герметичность, почесав затылок подумал я?
Были проведены мероприятия для устранения негерметичности сопла и приданию поверхности глянцаБессмысленно испачкав изделие пластилином, почему-то подумал что он исправит ситуацию забив собой щели, вспомнилась статья Доступная технология сглаживания объектов 3D печати. Сглаженные белки выглядели отлично. Попробую…
Спустя деньПоверхность значительно преобразилась в лучшую сторону. Вообще, тут можно долго экспериментировать подбирая время, направление и расположение модели в ёмкости с парами. Мне не хотелось сразу получать больших деформаций, поэтому я часто проверял ход процесса и перестраховывался. Промежуточная цель была достигнута и модель уже не сифонила. Воздержитесь от нагрузок на модель в течении первой недели.

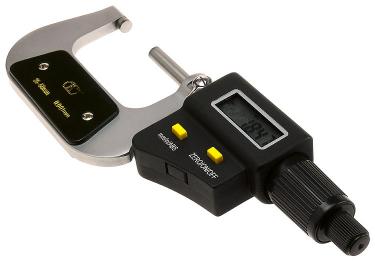

Сопло так и не вышло на расчётный объёмный расход из-за "оплавления" стенок горла сужающего устройства, что привело к уменьшению критического сечения. Общие пропорции сохранились.
Заключение1. Печать модели, геометрия которой нормируется, пластиком ABS на 3D принтерах струйного типа не целесообразна; 2. Модель получилась негерметичная. Без дополнительной обработки её невозможно использовать. А после обработки - изменение геометрии во времени отрицательно сказывается на геометрических параметрах; 3. Для полного затвердевания требуется ~3 недели в хорошо проветриваемом помещении; 4. Белки получаются отлично. Ссылки по теме |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
